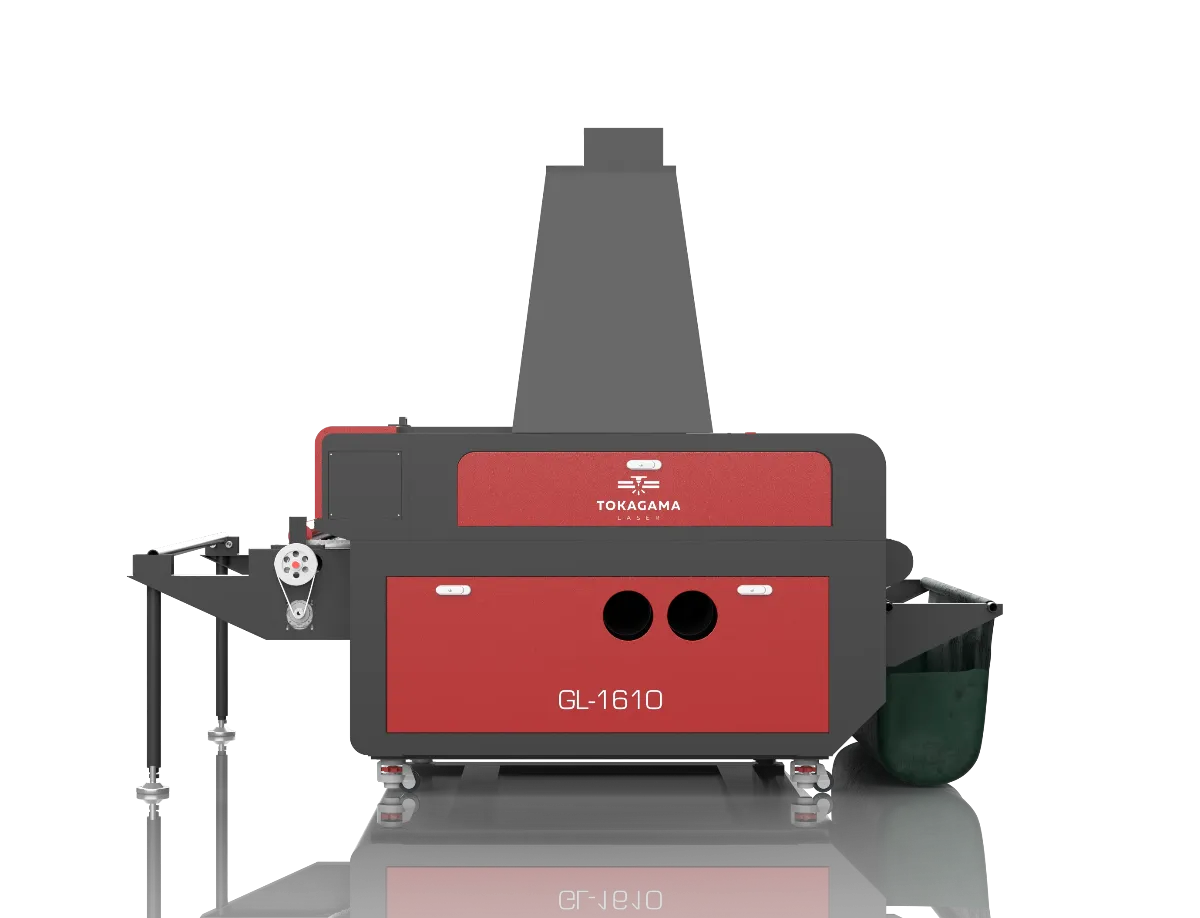

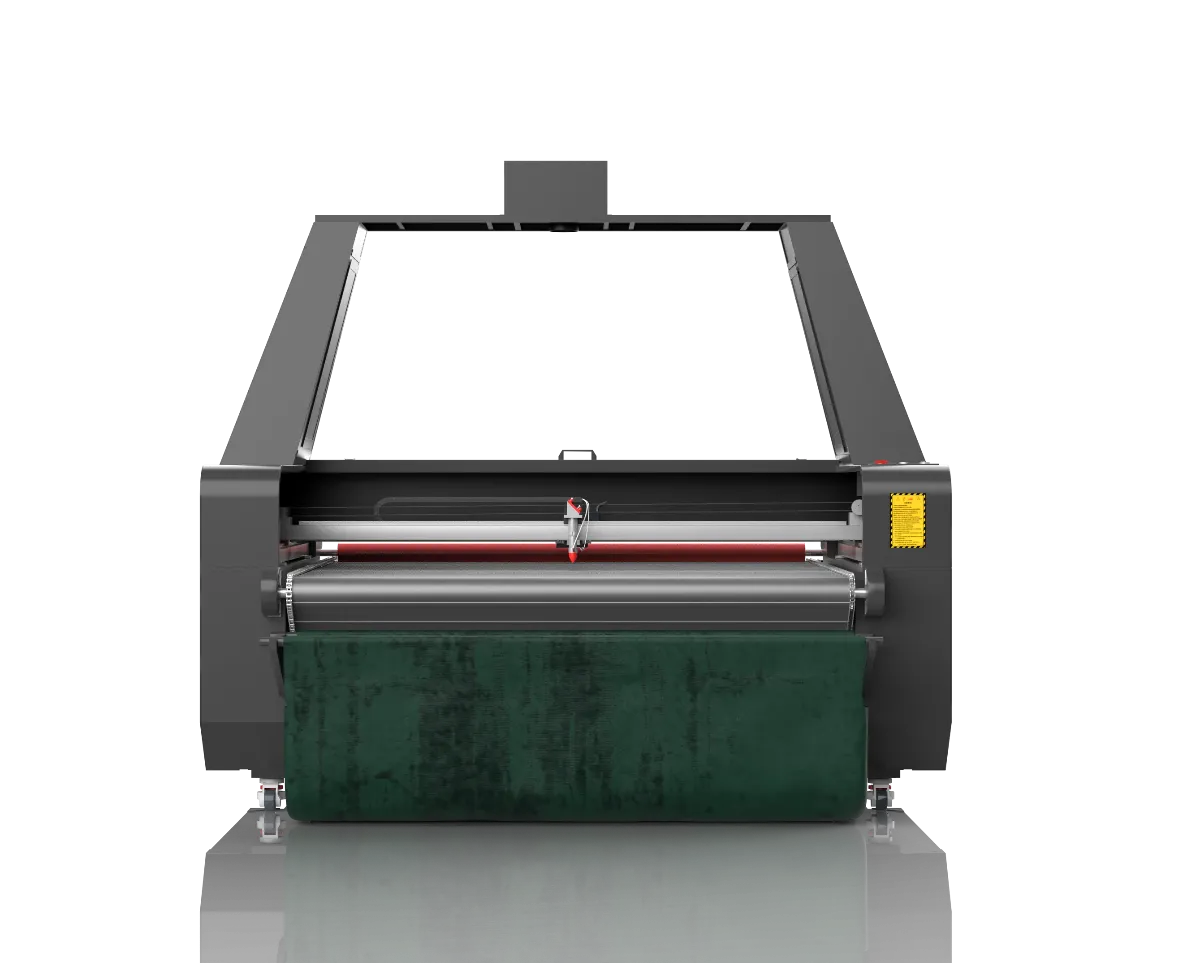

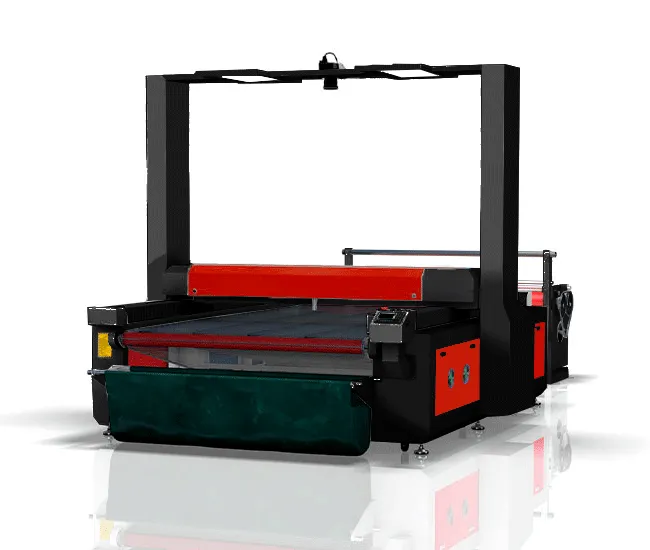

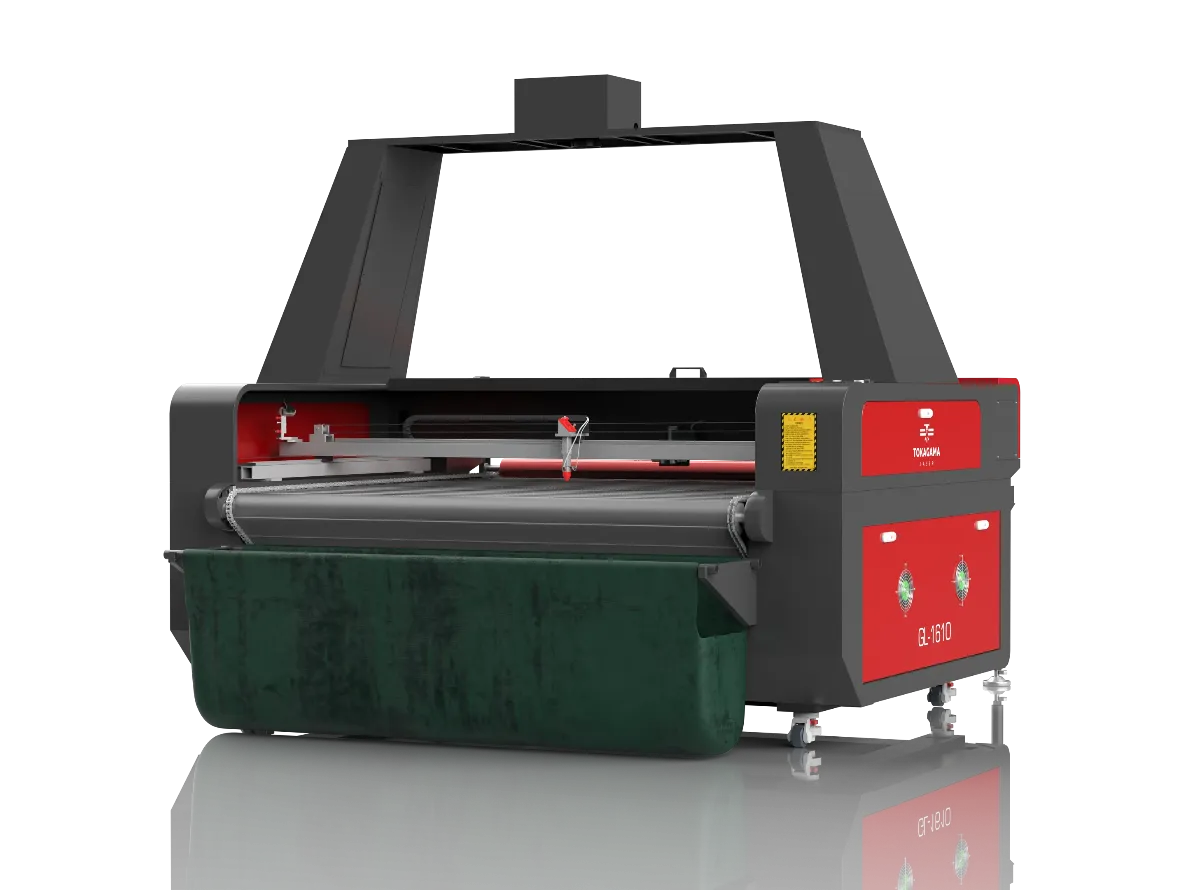

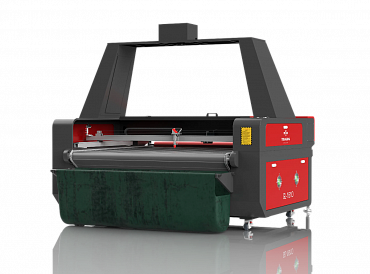

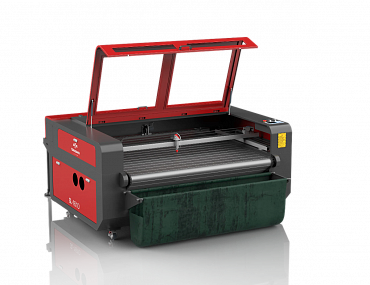

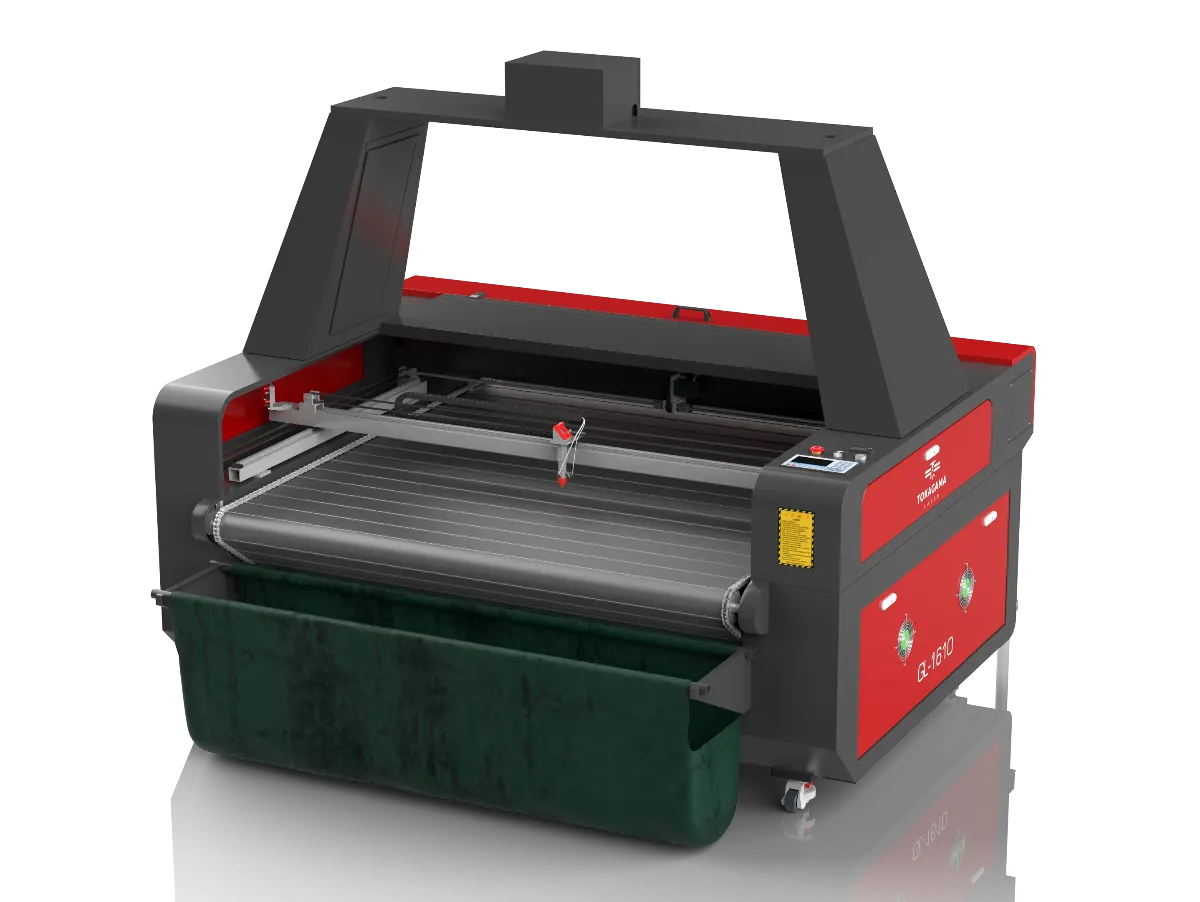

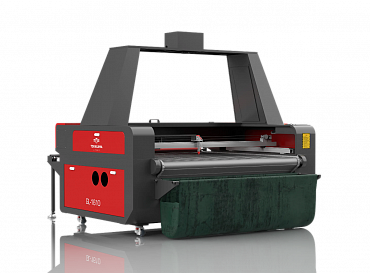

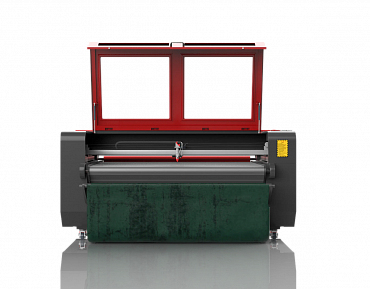

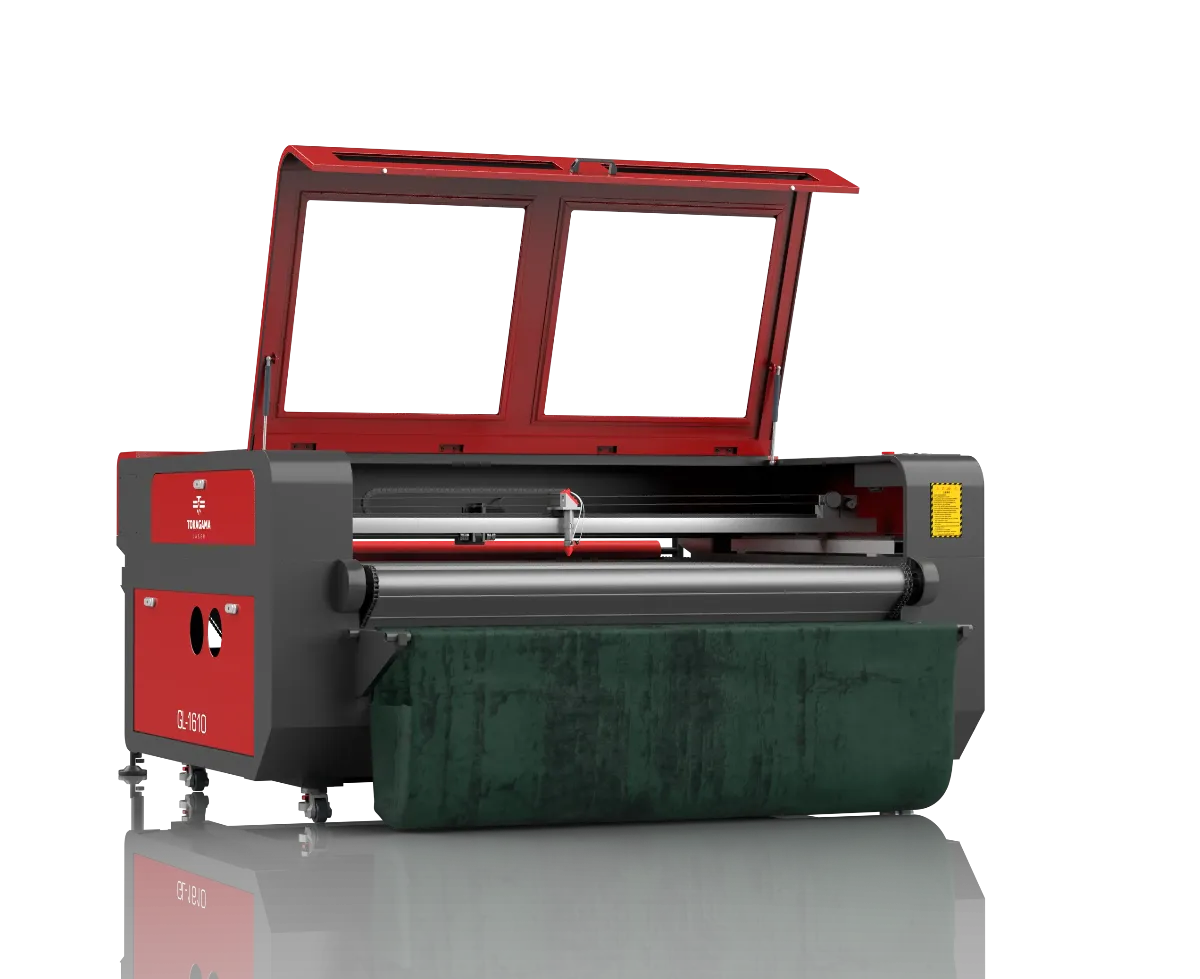

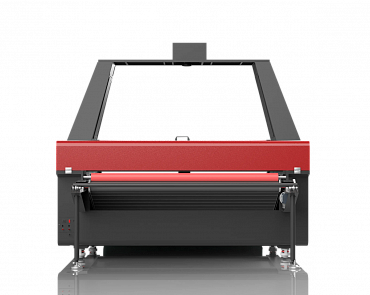

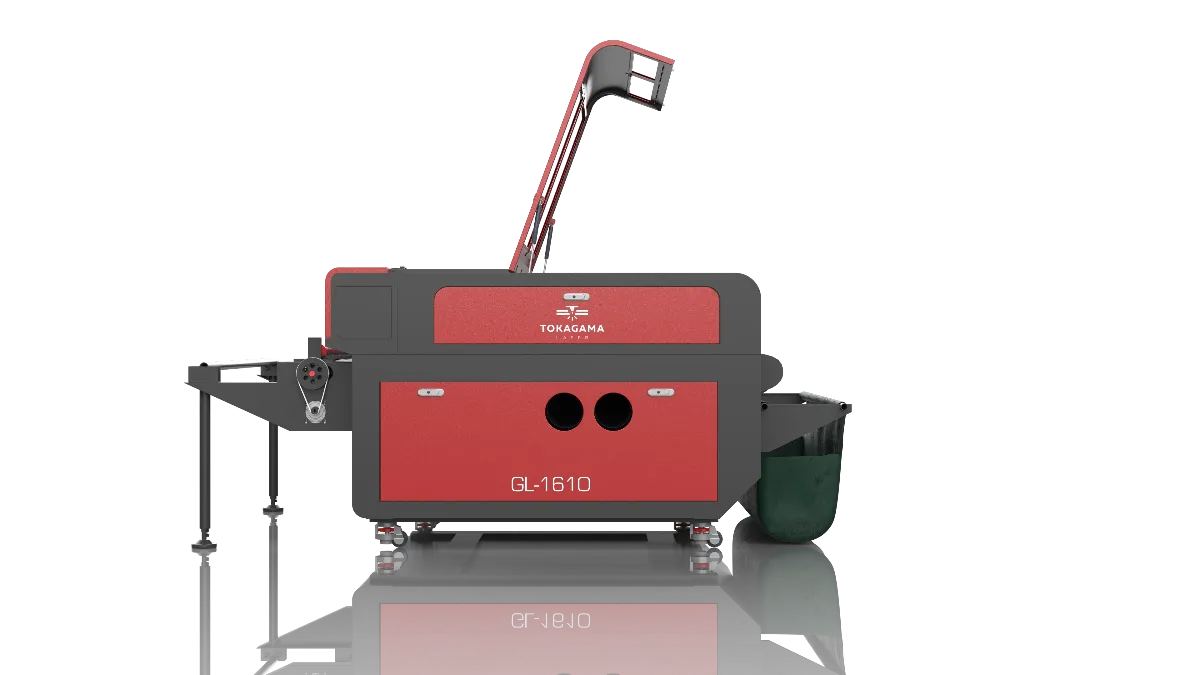

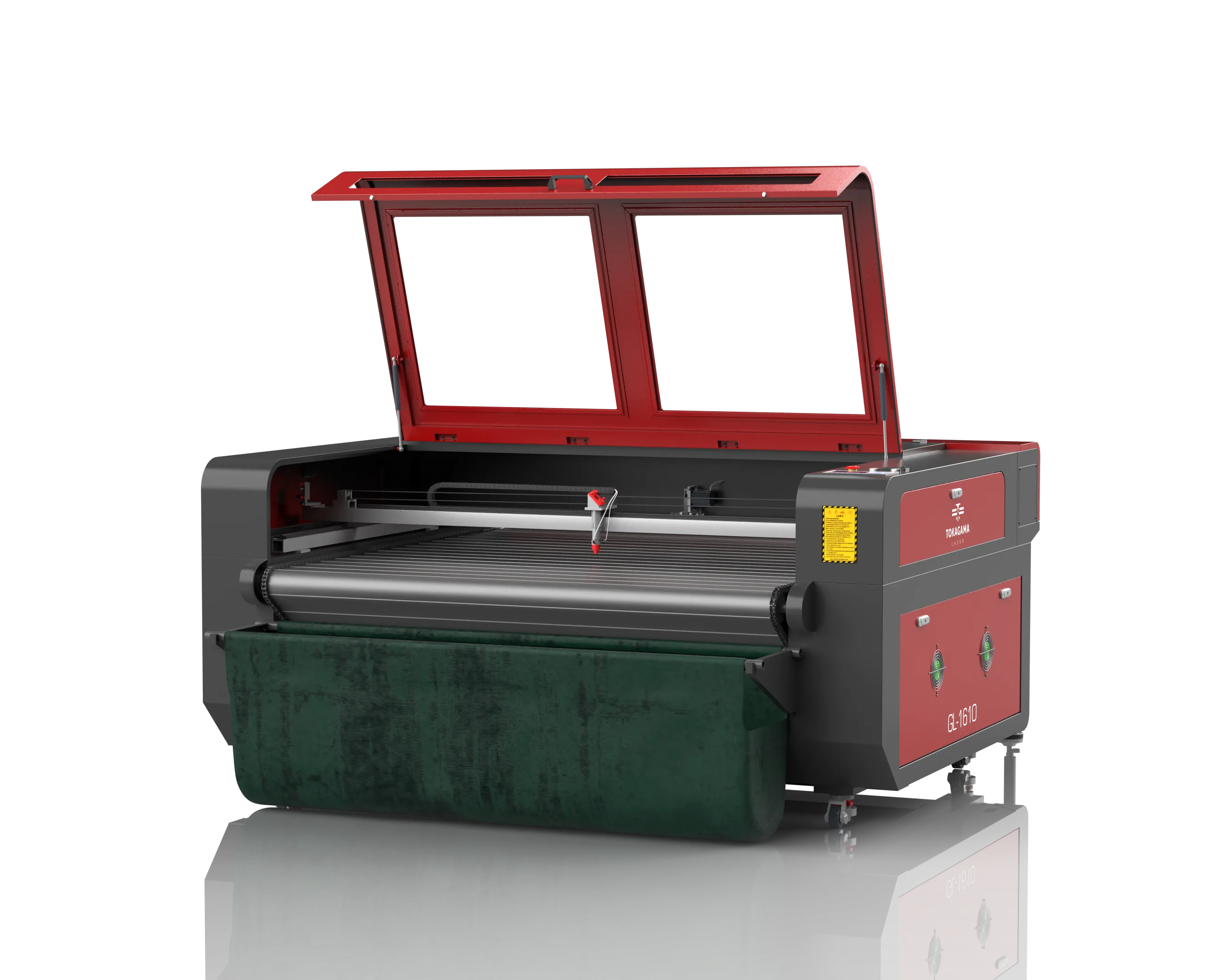

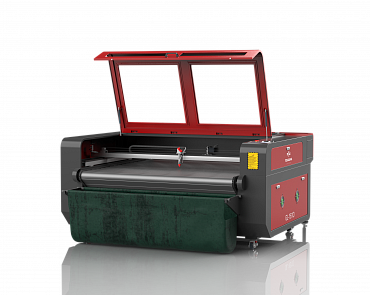

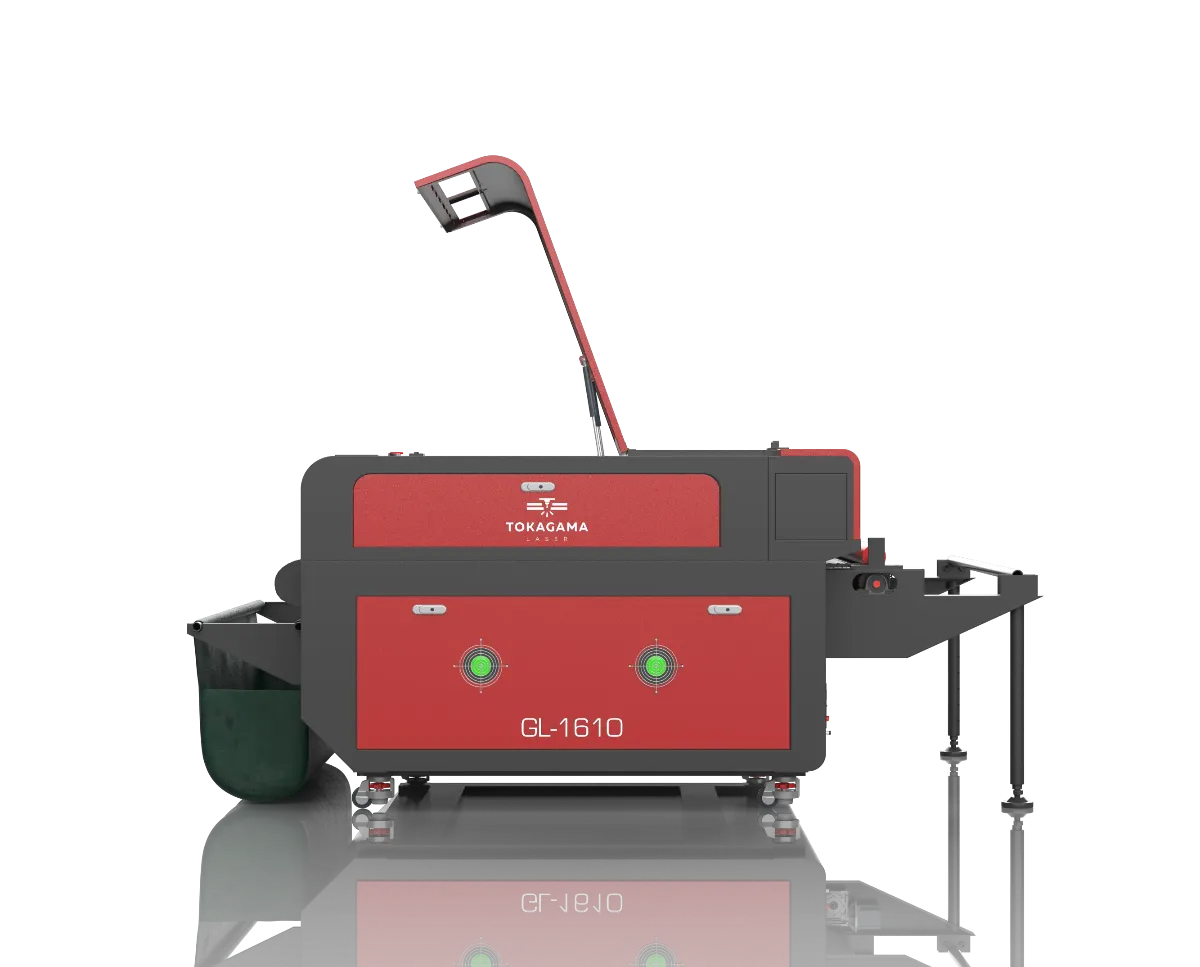

Комплекс лазерного раскроя с конвейерным столом

под заказ

  • Подходит для текстильных производств
  • Портал
  • Камера
  • Автофокус



Размер рабочего стола, мм
Мощность, Вт
  • Описание
  • Характеристики
  • Материалы
  • Оснастка
  • Видео
  • Лизинг

Описание

Специально разработан для раскроя рулонов ткани с автоматической подачей. Для тканей с принтом и вышивальных изделий у нас есть станок для резки с системой визуального позиционирования CCD. Другие функции могут быть настроены индивидуально.

Обрабатываемые материалы: Хлопчатобумажная ткань, льняная ткань, кожа, бумага, химические волокна и другие текстильные и швейные ткани.

Отличительные особенности:

  • Стол с автоматической подачей для обработки мягких материалов;
  • Автоматическая калибровка обеспечивает подачу ткани по правильному пути и в правильном положении;
  • Полноразмерный конвейерный стол транспортирует ткань;
  • Широкоугольная CCD-камера снимает весь размер стола, что является хорошим выбором для резки вышивки и изделий из набивной ткани;
  • Скорость работы машины и выходную мощность лазера можно регулировать в режиме реального времени, что значительно облегчает работу пользователя;
  • Высокопроизводительная система управления лазерной гравировкой и резкой;
  • Функция автоматической компенсации мощности лазера, значительно улучшающая эффект резки.
  • Корпуса станков подвергаются термической обработке, за счёт этого обеспечивается их точность на протяжении многих лет эксплуатации. Правильная технология производства корпусов станков обеспечивает длительный срок их службы. Вибрации, возникающие во время работы станка при выполнении гравировки, снимаются благодаря его рамной конструкции.
  • На сегодняшний день лазерные трубки Reci серии W являются одними из самых качественных компонентов для лазерных гравёров. Эти трубки обладают гарантированным производителем сроком службы (при условии правильной их эксплуатации), который составляет 10 000 часов. Этот параметр выгодно отличает трубки Reci от трубок других производителей.
  • Система управления Ruida считается одним из самых надежных, современных и интуитивно понятных контроллеров. Контроллер Ruida RDC6445G – это обновленная версия контроллера Ruida 6442. Обладает увеличенным дисплеем и даёт возможность управления 4-мя осями.
  • Дополнительно, при необходимости, Вы можете подключить поворотное устройство и выполнять гравировку и резку цилиндрических изделий. При работе с крупногабаритными изделиями предусмотрено использование ламелей, а при работе с мелкими или тонколистовыми материалами можно использовать сотовый стол (входит в комплект поставки).
  • Подъём и опускание стола производится через ремённую передачу. В этой передаче используются ремни 3М, которые отличаются повышенной износостойкостью, которые не утрачивают эластичность в процессе длительной эксплуатации в сравнении с более бюджетными вариантами.
  • Высокая точность станка обеспечивается благодаря применению трёхфазных шаговых двигателей, что позволяет уменьшить шаг перемещения и увеличить плавность хода головы, что очень важно при выполнении гравировки, а также при резке оргстекла, акрила, фанеры и т.д.
  • Удобство настройки станка обеспечивается наличием регулировочных болтов, что позволяет быстро и без особого труда откалибровать лазерный луч станка, а также заменить лазерную трубку, не прибегая к помощи сервисного инженера
  • При соблюдении условий работы станка Вы сможете получать чистый рез на своих изделиях за счёт уменьшенной площади сечения на соплах. Это избавит Вас от дополнительных операций по доводке поверхностей после резки.
  • Обдув зоны резки/гравировки выполняется через коннектор, который вкручивается в сопло. Применение полиуретановых трубок позволяет увеличить давление до 6 атм.
  • Подходит для массового производства крупных и средних предприятий, а также удовлетворяет производственные потребности малых предприятий и отдельных переработчиков.

Что мы предлагаем:

  • Настройка оборудования под Ваши параметры с проработкой ваших образцов.
  • Удобное и интуитивно понятное ПО.
  • Гарантия 1 год
  • Обучение Ваших сотрудников работе на данном комплексе.
  • Техническая поддержка 24/7.

  • 01 Режущая голова Высококачественная лазерная режущая головка, оснащенная системой управления, продувкой воздухом, удобна в регулировке

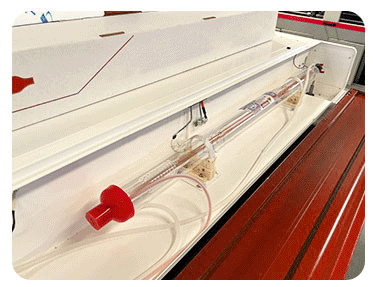

  • 02 Лазерная трубка Лазерная трубка высокой мощности, луч стабильного качества

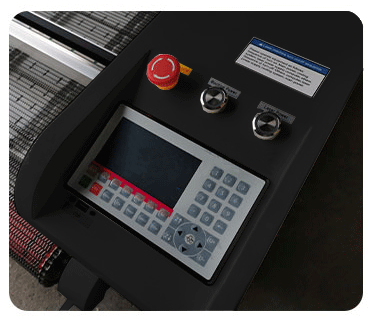

  • 03 Система управления Адаптационная операционная система, понятные функциональные кнопки, позволяющие легко и эффективно управлять работой станка

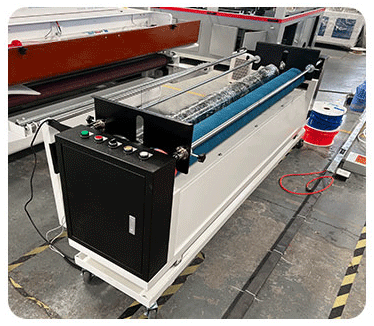

  • 04 Система автоматической подачи Следите за тем, чтобы ткань была аккуратно уложена при транспортировке к рабочему столу
  • 05 Рабочий стол Ламельный рабочий стол
  • 06 Камера Авто позиционирование

Характеристики

  • Длина волны, Нм 10640
  • Охлаждение Водяное
  • Управление RuiDa RD6445G DSP, мощность от 0 до 100%
  • Питание 220В, 50 Гц
  • Лазерный источник Углекислотный лазер CO2
  • Лазерная трубка Reci
  • Ресурс трубки до 10 000 часов
  • Скорость гравировки, мм/мин 0 – 1 000
  • Скорость резки, мм/мин 0 – 500
  • Мин. размер символа, мм Английский 1х1
  • Точность позиционирования ±0,01
  • Рабочий стол Ламели и сотовый стол
  • Тип передачи Ременная
  • Приводная система Шаговый двигатель
  • Поддерживаемый графический формат *.plt, *.dst, *.dxf, *.bmp, *.dwg, *.ai, *.las, поддержка AutoCAD и CorelDraw
  • Вытяжка Улитка 500 Вт
  • Рабочая температура, ºС 0 - 45
  • Влажность воздуха 5%~95% без конденсата
