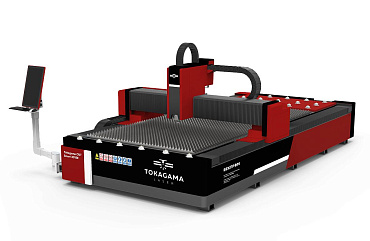

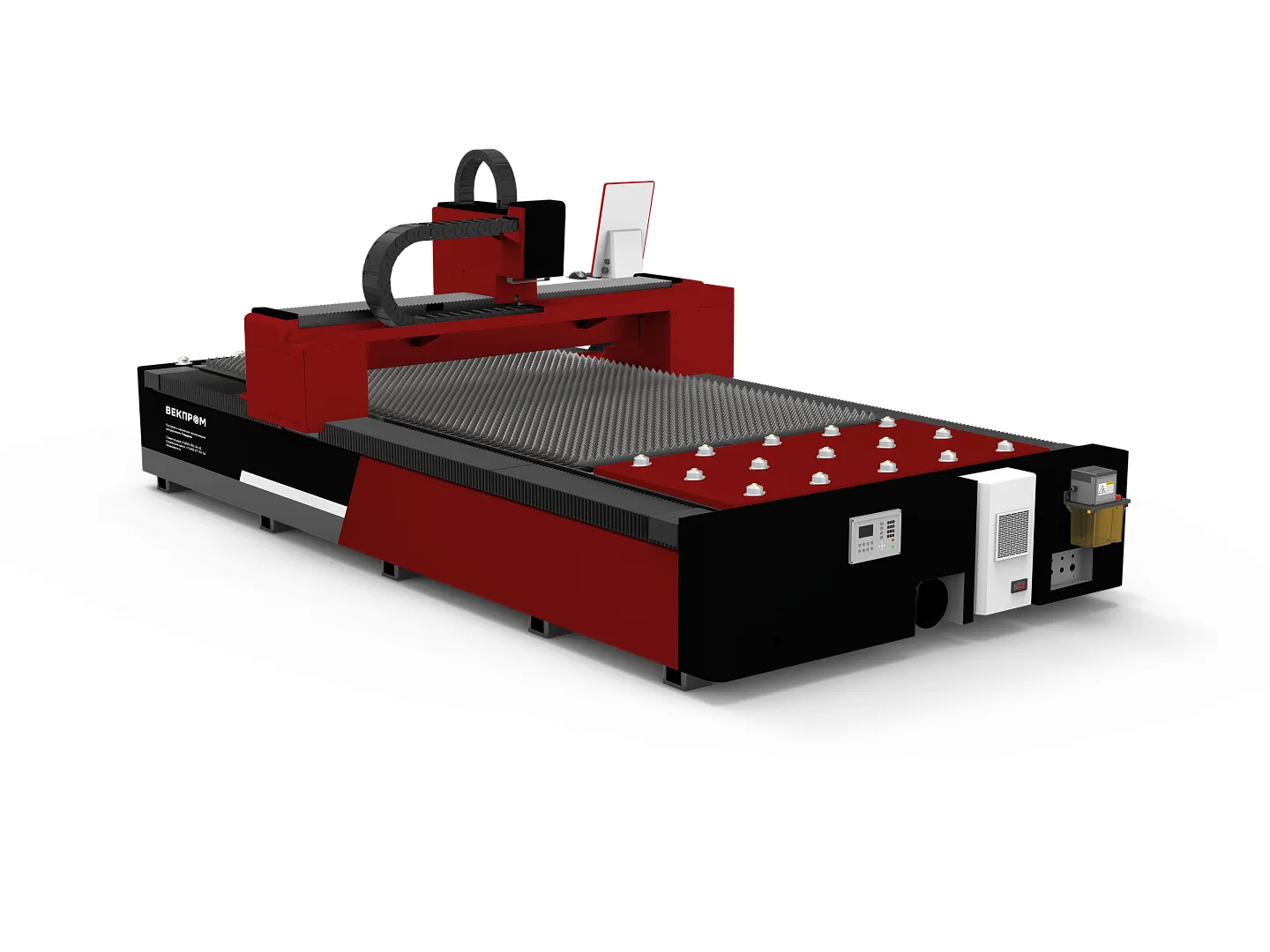

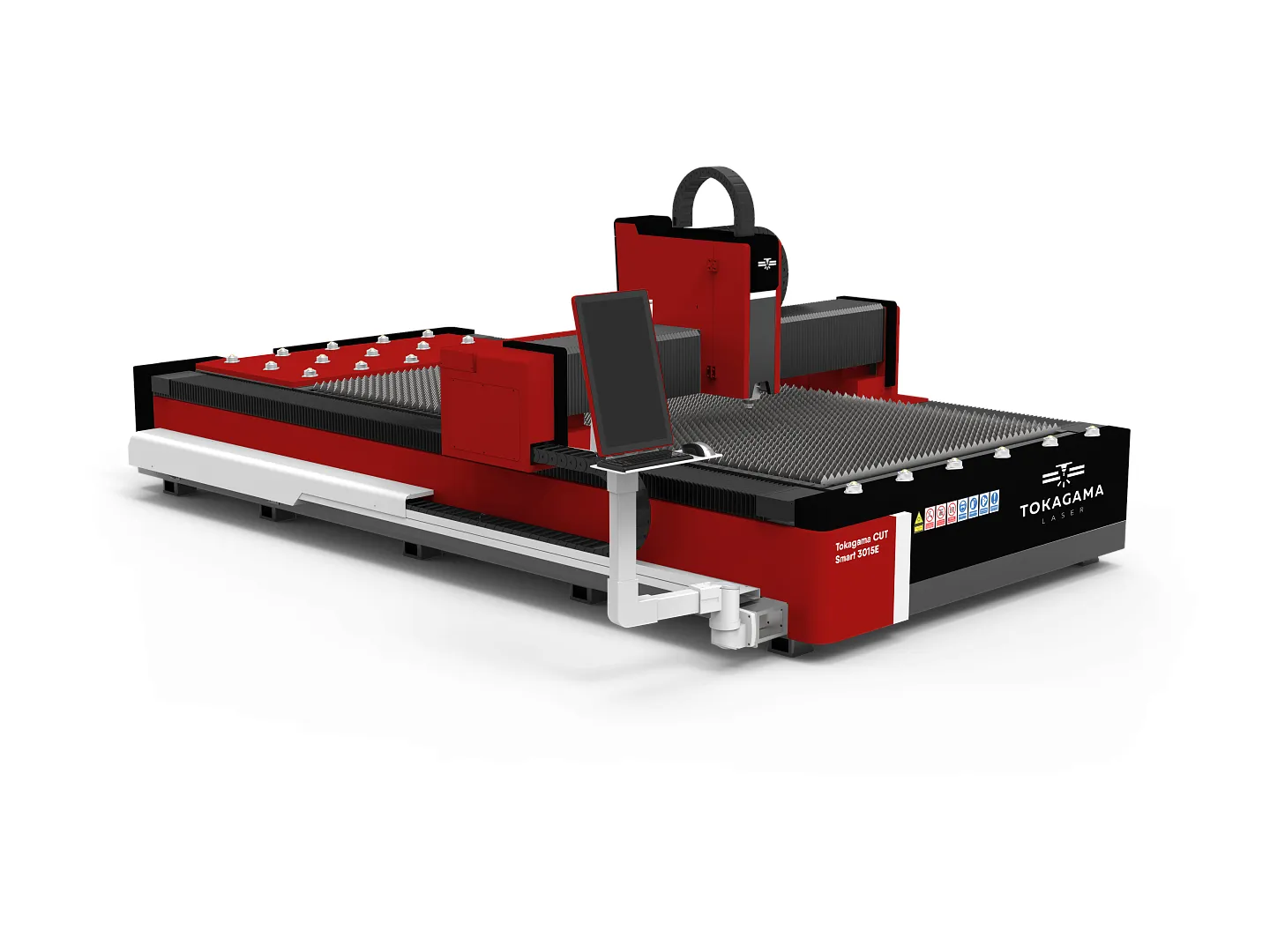

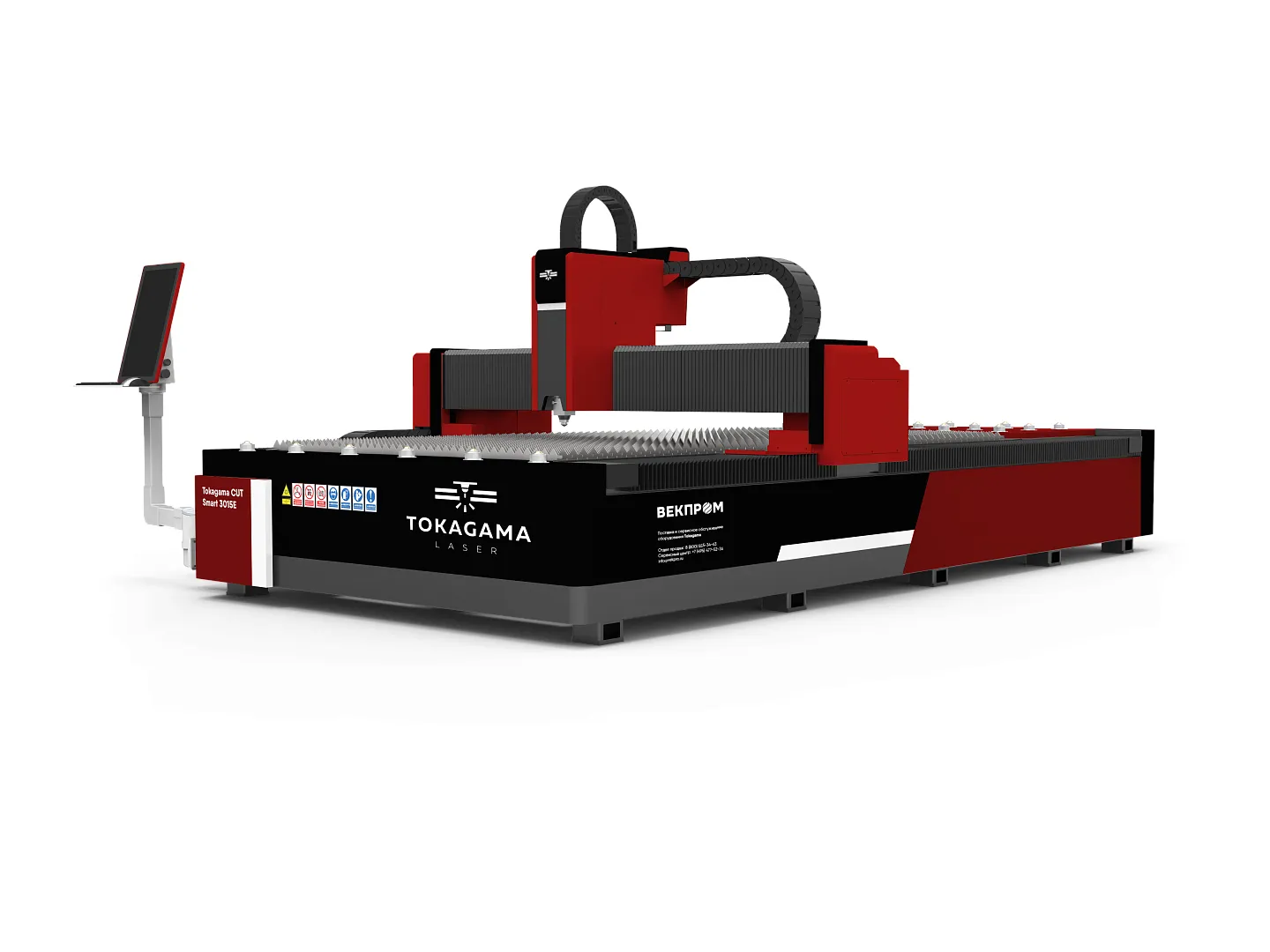

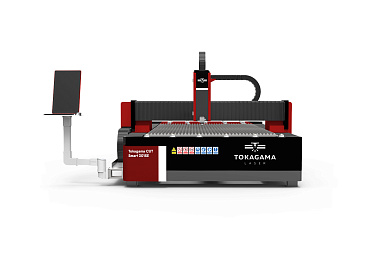

Компактный лазерный комплекс открытого типа Tokagama CUT Smart E

под заказ

Предоставляется гарантия на товар от завода-изготовителя. Гарантийный ремонт осуществляется в отделе гарантийного обслуживания нашей компании.

Размер рабочего стола, мм
Мощность, Вт
  • Описание
  • Комплектующие
  • Характеристики
  • Материалы
  • Лизинг

Описание

Комплекс лазерной резки Tokagama CUT Smart E является самой компактной базовой моделью в линейке станков лазерного раскроя листа бренда Tokagama, при этом данная модель обладает большим набором важных опций и особенностей, которые не позволяют назвать её «простым решением» в данной категории. Специальный отсек в корпусе для электроники имеющий класс защиты IP54, надёжно защищает элементы станка от попадания пыли, а встроенный кондиционер защищает их от перегрева!

Модель Smart E идеально подойдёт для малых и средних производственных площадок, где очень ценен каждый свободный метр и станет надёжным и долговечным механизмом в производственном цикле предприятия.

В станках Tokagama мы уделяем отдельное вниманию качеству и максимально высокому уровню надёжности, поэтому мы используем только 2 производителя источников и только источники промышленных и международных серий.  В станках используется только серия СЕ источников Raycus, так же под большие мощности мы более подробно подбираем параметры каждого источника, а именно толщину волокон и виды конвекторов, чтобы добиться максимальной эффективности в конкретных задачах клиентов.
Обновлённая линейка серводвигателей и драйверов ALPHA SMART 5 представляет собой системы перемещения нового поколения с разными показателями мощностей. Высокая скорость рабочего цикла равная от 3000 до 6000 об/мин (в зависимости от мощности двигателя) позволяет добиться максимальных скоростей перемещения и ускорения.
Косозубые рейки, установленные на станках Tokagama отличаются размером, длиной и частотой зубьев, но всегда устанавливаются в жёстком соответствии с требованиями производителей серводвигателей для достижения максимальной синхронизации и эффективности.

На данный момент в станках Tokagama устанавливается 2 модели режущих голов, это модели BM111 и BM06K.

Режущая головка Raytools BM111 устанавливается на лазерные комплексы мощностью от 1 – 3.3 кВт, отличительной особенностью от моделей ниже класса является функция автоматического фокуса и серво система управления им – это позволяет сократить время на фокусировку и при этом сохранить точность фокусировки равную 0.05мм. Лёгкий, но при этом прочный корпус с защитой IP65  позволяет использовать оборудование на скоростях перемещений до 150 м/мин при скорости резки до 35 м/мин.

Режущая головка Raytools BM06K (замена BM114S), предназначена для промышленных оптоволоконных лазеров мощностью  до 6 кВт. Благодаря функции контроля температуры нижней защитной линзы, данные о температуре могут отображаться в режиме реального времени через приложение мобильного телефона или на рабочем столе компьютера, а сигнализация перегрева эффективно защищает систему оптического тракта режущей головки. Совместимость с ПК, Android.

Начиная с мощности 4 000 Вт в 90% случаев нашим клиентам мы советуем использовать режущую голову от компании Precitec модель ProCutter, на данный момент только эта режущая головка позволяет:

  • Не выбирать между высоким качеством и высокой скоростью, а использовать всё и сразу
  • Постоянное качество резки круглосуточно при высокой мощности лазера
  • Интеллектуальные датчики состояния режущей головы
  • 01 Станина Отдельное внимание в установках лазерной резки Tokagama уделяется станинам. При производстве используется листовой металл от 6 мм (в модели Smart E) и до 22мм (в флагманских моделях WALC ), что уже отличает оборудование от большинства китайских аналогов.
  • 02 CypCut Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. В программе реализованы все основополагающие функции современного ПО установок лазерной резки упрощающие и оптимизирующие пользование станком.
  • 03 Портал Высокопрочный портал увеличенного сотового сечения позволяет достигать максимальной скорости перемещения 200 м/мин.

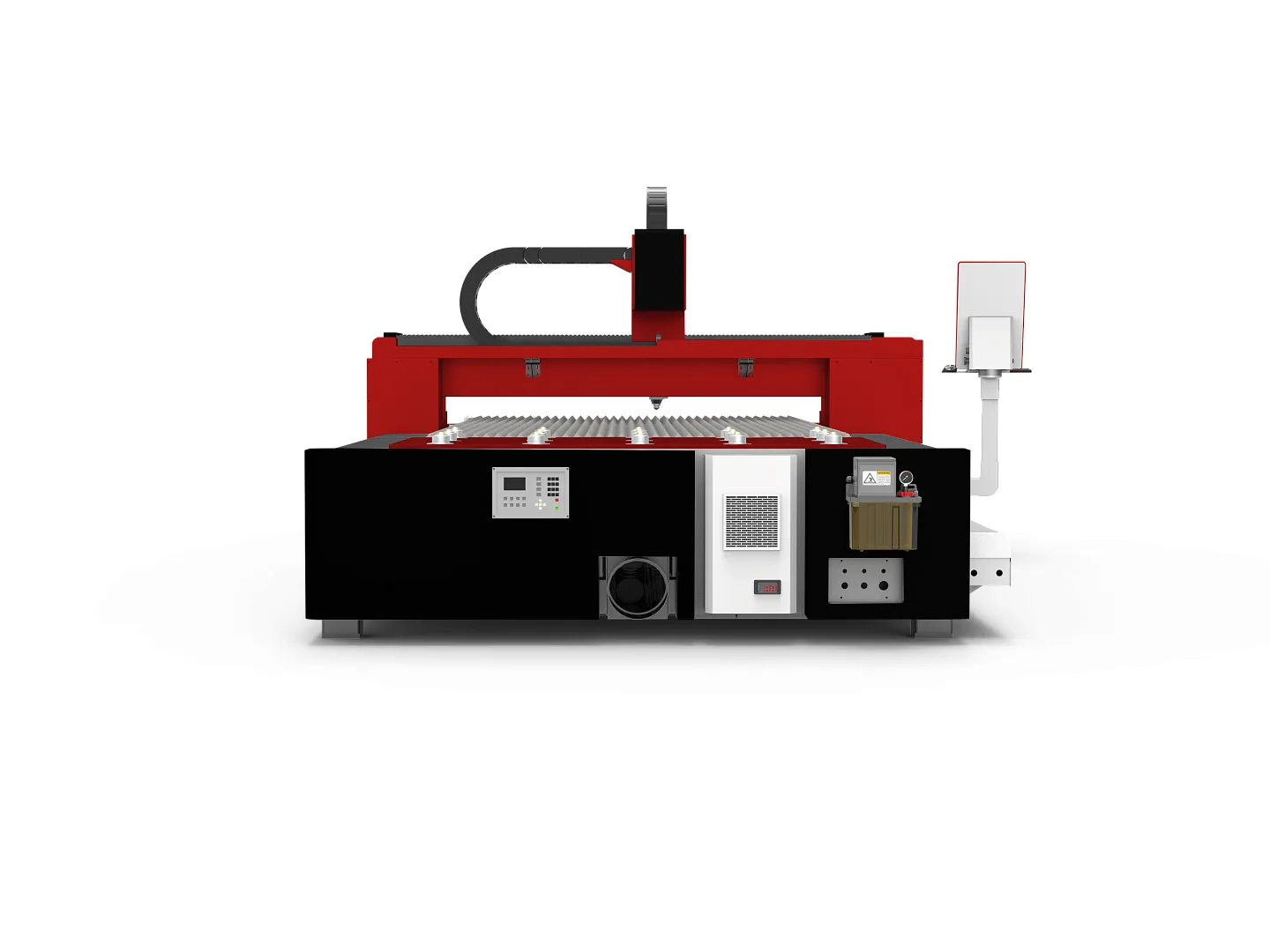

  • 04 Отсек с кондиционером Все электрокомпоненты, драйверы приводов, ЧПУ система , промышленный ПК и источник излучения ( до 3 кВт) убраны в отдельный отсек имеющий защиту IP54 с собственной системой охлаждения.
  • 05 Стойка и пульт управления Стойка управления на версиях открытого типа реализована как отдельная тумба для удобства её размещения рядом со станком.
  • 06 Стабилизатор Для обеспечения качественной защиты оборудования от скачков напряжения. Использование стабилизатора обязательное условие для долгой «жизни» оборудования.

Комплектующие

  • Режущая оптическая голова: Raytools BM111 (до 3 кВт ) BM06K (до 6 кВт )
  • Лазерный излучатель: Raycus серии CE
  • Система серводвигателей: FUJI
  • Зональная вытяжная станина
  • Система ЧПУ и ПО : CYPCUT 2000Е (до 3 кВт ) и 4000E (до 6 кВт )
  • Косозубая рейка шестерня: T-win
  • Редуктор: Motovario
  • Линейные направляющие: PEK
  • Кондиционер зоны электрокомпонентов
  • Вытяжка улитка
  • Водяной чиллер под мощность лазерного излучателя
  • Стабилизатор напряжения
  • Техническая документация

ЗИП комплект на 3 месяца работы:
  • 80 - 100 сопел разных диаметров
  • 20 защитных стёкол
  • 5 кармических проставок
  • Комплект палочек для оптики

    Характеристики

    • Тип излучателя Иттербиевый непрерывный волоконный резонатор
    • Частота, кГц 50
    • Охлаждение Водяное замкнутое
    • Лазерный источник Raycus CE
    • Программное обеспечение CypCut
    • Дисплей управления Встроенный в стойку оператора
    • Точность позиционирования 0,025
    • Вытяжка Секционный вытяжной стол (автоматический)
    • Точность повторяемости, мм 0,05
    • Макс. скорость перемещения, м/мин 120
    • Ускорение, G 1,2
    • Вид работ Раскрой листа

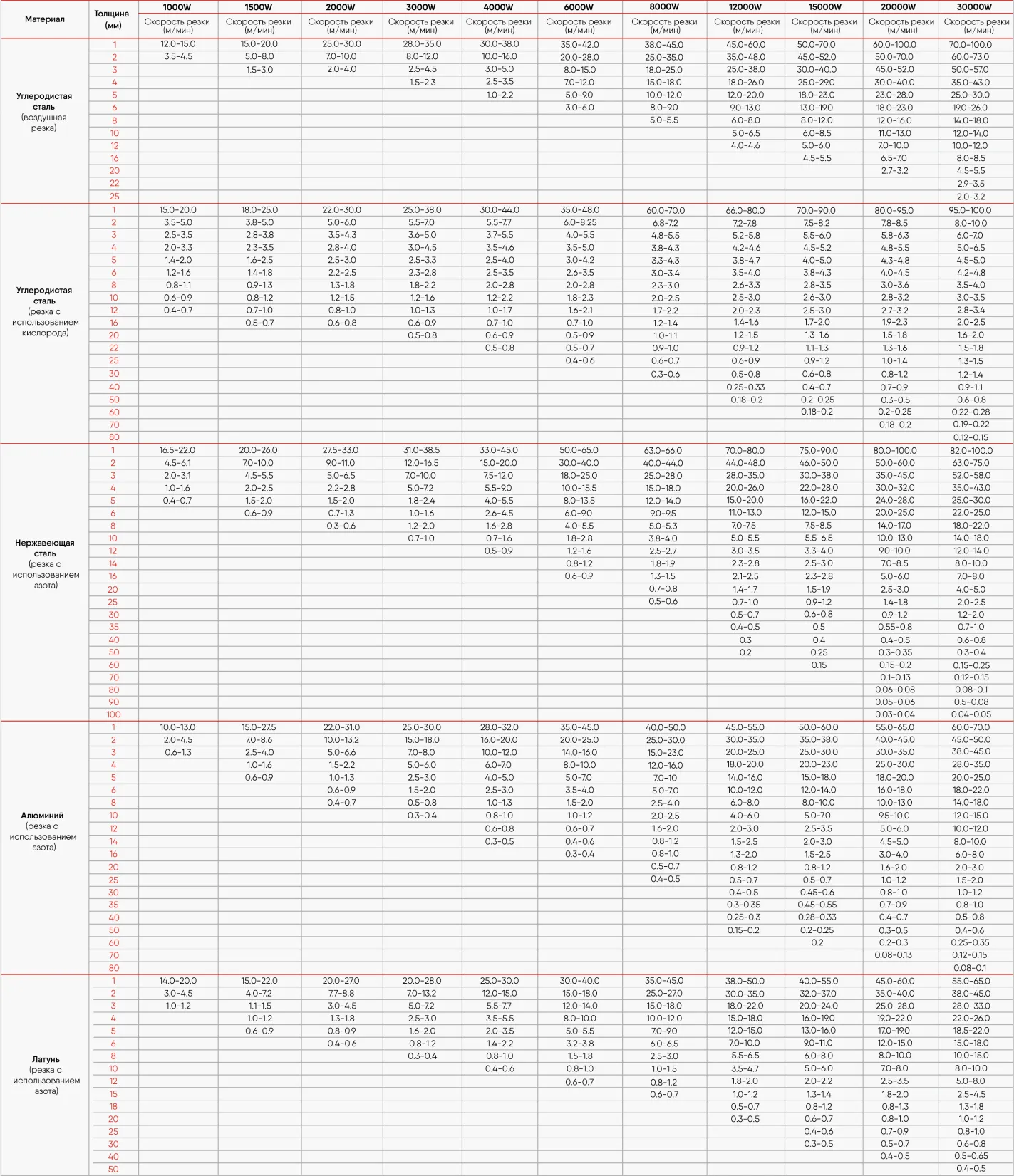

    Материалы
