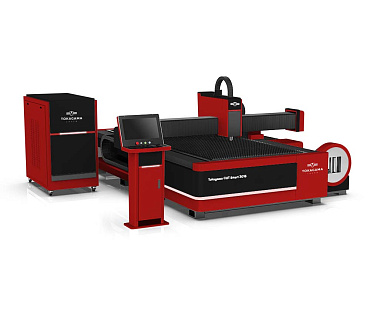

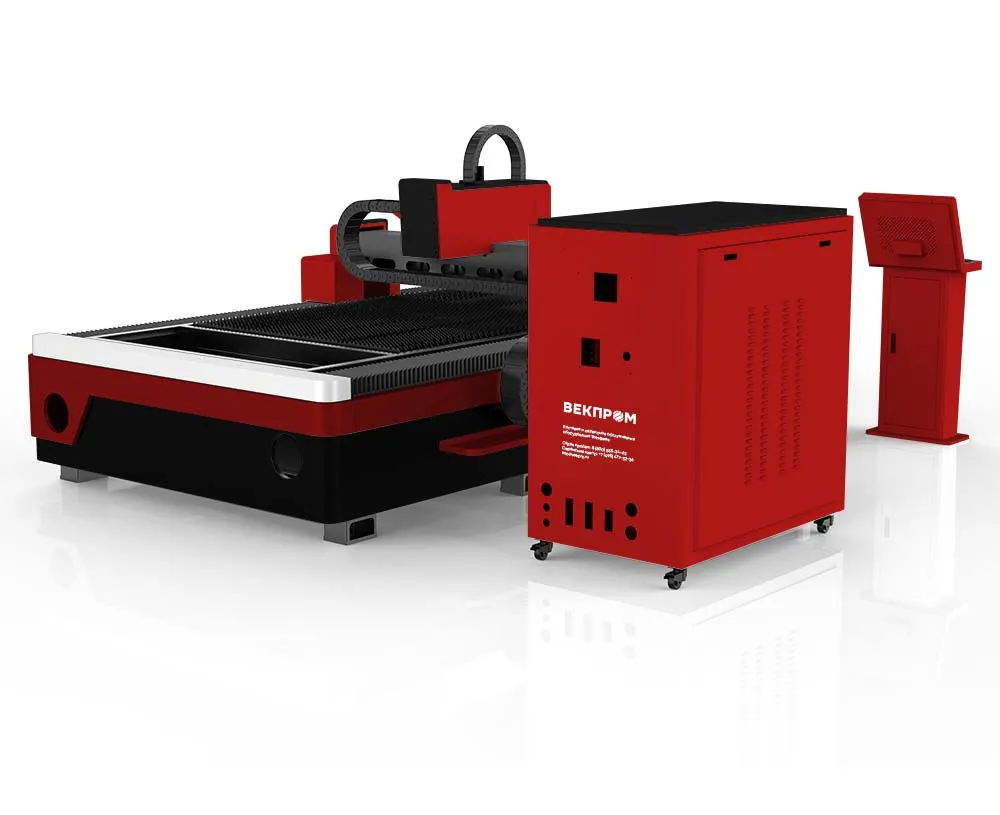

Лазерный комплекс резки открытого типа Smart
под заказ
Размер рабочего стола, мм
Мощность, Вт
- Описание
- Комплектующие
- Характеристики
- Материалы
- Лизинг
Описание
- Специальная структура станины, подавляющая вибрации
- Инновационная встроенная система вентиляции и удаления производственной пыли
- Отдельный шкаф управления с кондиционером
- Смазка всех осей (Х, У1, У2, Z)
- Выносной пульт управления

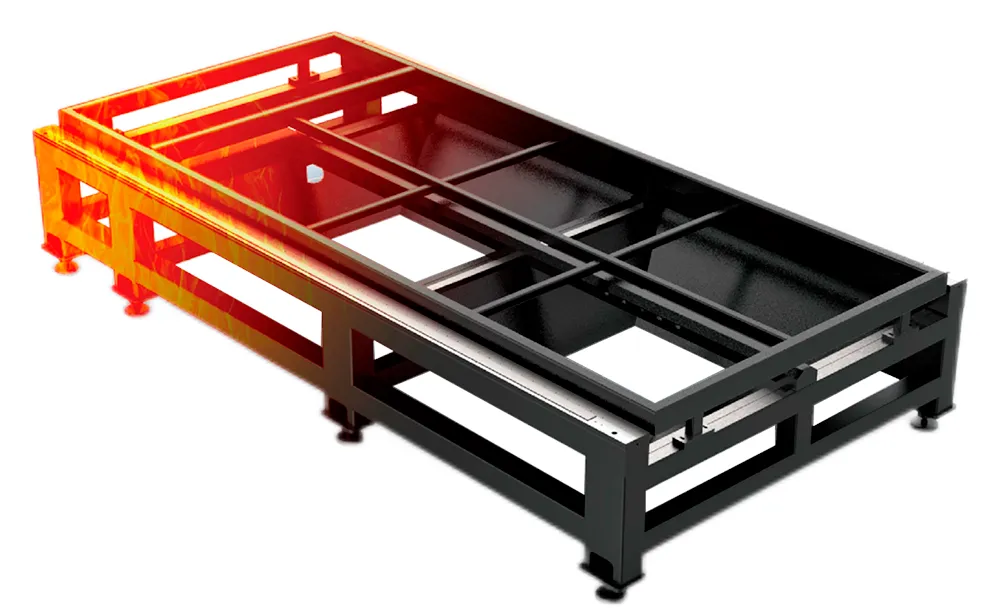

- 01 СТАНИНА Специальная структура станины, подавляющая вибрации
- 02 ВЕНТИЛЯЦИЯ Инновационная встроенная система секционная вентиляции и удаления производственной пыли

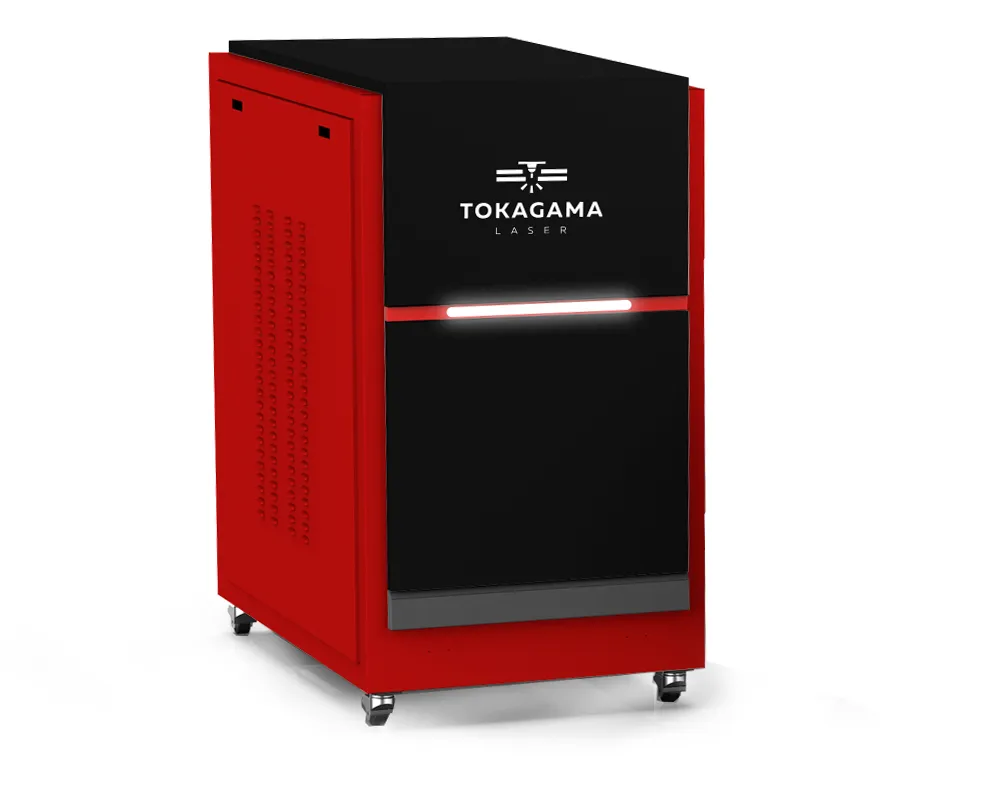

- 03 УПРАВЛЕНИЕ Отдельный шкаф управления с кондиционером
- 04 СМАЗКА Смазка всех осей (Х, У1 , У2 , Z)

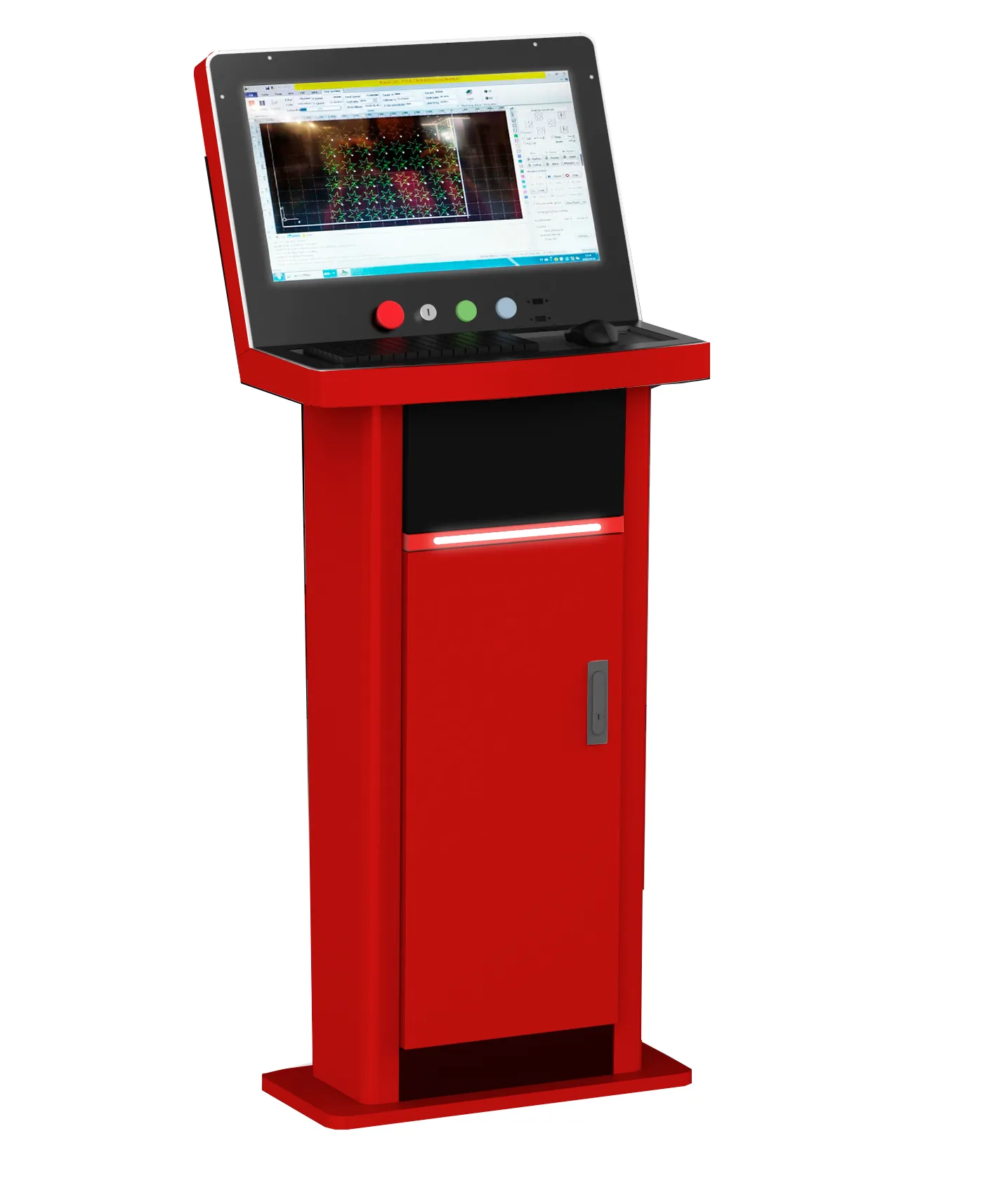

- 05 ПУЛЬТ УПРАВЛЕНИЯ Выносной пульт управления
Комплектующие
Источник лазерного излучение Raycus Китайская компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является первым китайским предприятием с государственным участием, занимающимся исследованиями, разработкой и масштабным производством волоконных лазеров и основных устройств, а также крупнейшей научно-исследовательской и производственной базой волоконных лазеров с глобальным влиянием в Китае. На сегодняшний день компания выпускает источники мощностью до 120 000 Вт! Для рынка России сегодня самыми популярными остаются мощности 1500 / 3000 / 6000 / 12 000 / 20 000 Вт. Стоит отметить, что в 2023 году компания Raycus выпустила отдельно линейку лазерных излучателей экспортного типа – это серия СЕ, данная серия отличается повышенным качеством комплектующих и что самое главное международной гарантии. К примеру, на данный момент в России только 2 производителя могут оказать гарантийный ремонт лазерный излучателей и это IPG и как раз компания Raycus. В станках Tokagama мы уделяем отдельное вниманию качеству и максимально высокому уровню надёжности, этому мы используем только 2 производителя источников и только источники промышленных и международных серий. В станках Tokagama используется только серия СЕ источников Raycus, так же под большие мощности мы более подробно подбираем параметры каждого источника, а именно толщину волокон и виды конвекторов, чтобы добиться максимальной эффективности в конкретных задачах клиентов. |
|
Источник лазерного излучение IPG ( опция) Компания IPG Photonics флагман по производству оптоволоконных лазерных излучателей, компания занимается производством и разработкой уже около 40 лет. IPG Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (99%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% является основными особенностями продукции. Так же стоит отметить, что лазерные излучатели имеют высокую степень зажиты от обратного излучения, что позволяет использовать их для резки высоко отражающих материалов, таких как алюминий латунь и медь. Отдельно стоит отметить, что производство и сервисный центр IPG расположен в России, в МО, г. Фрязено, что позволяет обеспечить в кротчайшие сроки техническое обсуживать и ремонт. В оборудование на сегодняшний день устанавливаются источники мощностью от 1500 Вт и до 60 000 Вт включительно, двух серий YLR – мономодульная серия и серия YLS- многомодульная серия источников (Более подробно узнать о отличиях можно у Вашего менеджера). Источники от компании IPG, установленные в установках Tokagama имеют дополненную гарантию от 3-х лет, с возможностью её расширения до 5 лет и производятся только на Российском заводе ООО НТО «ИРЭ-Полюс». |
|
Серводвигатели Японская компания Fuji Electric была основана в 1923 году. В 2023 году компания достигла оборота более 1 трилл. иен, что вывело компанию на лидирующие позиции среды конкурентов. Fuji Electric уделят огромное значению эффективности использованной энергии, в связи с этим изготовляемые системы намного экономичнее при это имеют больший КПД по сравнению с аналогами. Так же отдельное и приоритетное внимание компания уделяет долговечности систем, за всю историю компания не выпускала простых и дешёвых решений, которые могли бы быть временным решением. Всё это позволило компании показывать развитие и рост активом по сегодняшний день! Обновлённая линейка серводвигателей и драйверов ALPHA SMART 5 представляет собой системы перемещения нового поколения с разными показателями мощностей. Высокая скорость рабочего цикла равная от 3000 до 6000 об/мин (в зависимости от мощности двигателя) позволяет добиться максимальный скоростей перемещения и ускорения. На стандартных моделях из линейки Tokagama это позволяет добиться реальной и постоянной скорости перемещения до 120 м/мин при ускорении 1,2 G, при этом не нанося вред оборудования и выдавая высокие параметры точности работы. Удобный и максимально расширенный интерфейс настройки драйверов, позволяет нам более «тонко» настроить работу двигателя и при этом максимально эффективно диагностировать его при обслуживании. |
|
Линейные направляющие Компания PEK Transmission Parts Co.Ltd предприятие итальянского производственного холдинга LoLong. Компания PEK специализируется на производстве систем линейного направляющего привода, шариковых винтов, прецизионных рабочих столов, высокоточных шпинделей и прецизионных реек и шестерен. Производственные площадки, расположенные в Италии и в Китае, производят более 1млн. продукции в год. Компания имеет сертификацию своей продукции по стандартам SGS и CE, что позволяет ей быть партнёрам для крупнейший производств станков, автомобилей, промышленных роботов, медицинских приборов и т.д. Основной особенностей продукции PEK является техническая база, расположенная в Италии, инженерный состав, который смог добиться в продукции уровня точности «H» или выше, с прямолинейностью в пределах 0,002 мм, комбинированной высотой в пределах 0,003 мм. Что в свою очередь позволяет нам в станках Tokagama добиться прямолинейности при установке в оборудование в пределах 0,005 – 0,01 мм. В зависимости от мощности серводвигателей и длинны рабочего поля станков Tokagama устанавливаются направляющие размером (шириной) от 15 до 65 мм, что позволяет добиться максимальных скоростей передвижения и минимальных сопротивлений и при этом сохранить высокую точность. |
|
Редуктор Итальянская компания Motovario основанная в 1965 году является европейским лидером в производстве по разработке и изготовлению электронно-механических систем передачи мощности. Компания имеет колоссальную сеть производственных площадок по всему миру, а именно в Италии, Франции, Германии, Индии, Китае, Испании, Великобритании и США. Основной завод изготовитель сейчас находиться на 2-х огромных площадках во Франции и Италии. Лучшие специалисты из перечисленных стран каждый день используя свой многолетний опыт изобретая, улучшая и собирая продукцию компании. Ассортимент мотор-редукторов MOTOVARIO позволяет предприятиям выбрать оптимальное приводное решение для различных трансмиссионных агрегатов. Технологическая начинка редукторов обеспечивает отличное соотношение производительности и срока службы. При этом стоить отметить, что в процессе эксплуатации редуктора требуют минимального обслуживания. За 7 лет использования редукторов данного производителя процент отказа составил менее 0,1%, что делает данный элемент одним из самых надёжных в установка лазерной резки Tokagama. |
|
Косозубая рейка Тайваньская компания TSMC T-Win основанная в мае 2005 года, является компанией, ориентированной на технологические услуги, расположенной в Синьчжу, Тайвань. Являясь частью сообщества научного парка Синьчжу, где собираются компании мирового класса. T-Win является профессиональным агентом Bluespec Inc., BluePearl Inc. и различных других американских компаний EDA. Компания имеет 3-и производственные площадки по изготовлению: линейных направляющих, косозубых реек и шестерней. В 2020 году компания заняла первое место, и получила награду «Почетное предприятие года в отросли». На данный момент основным клиентом и покупателем являются Европейские и Американские производители промышленного оборудования, в связи с этим продукту компании предъявляются очень высокие требования точности и надёжности! Прецизионные косозубые резки, установленные на станках Tokagama от компании T-Win имеют международный класс передачи DIN5+, что отличает их от 85% предлагаемых сейчас аналогов, которые устанавливаются на станки лазерной резки. Прямолинейность в приделах 0,01 – 0,015 мм позволяет добиваться наименьшего сопротивления при движении и максимальной итоговой точности и повторяемости готовых изделий. Косозубые резки, установленные на станках Tokagama отличаются размером, длинной и частотой зубьев, но всегда устанавливаются в жёстком соответствии с требованиями производителей серводвигателей для достижения максимальной синхронизации и эффективности. |
Характеристики
- Мощность, Вт 1000, 1500, 2000, 4000, 6000
- Макс. скорость перемещения, м/мин 120
- Ускорение, G 1,2
- Точность позиционирования (оси X и Y), мм 0,03
- Точность перемещения (оси X и Y), мм 0,05
- Требования к источнику питания 380 В 50/60 Гц
- Вид работ Раскрой листа
Образцы изделий
Закажите
бесплатный образец или тест-драйв
оборудования
Подать заявку
Наши сервисные инженеры подготовят образцы по вашему техническому заданию
- дерево, фанера, МДФ и т.д.
- стекло, оргстекло, хрусталь
- все виды пластиков
- мрамор
- ткани
- мех, кожа
- и другие материалы
Наши сервисные инженеры подготовят образцы по вашему техническому заданию
